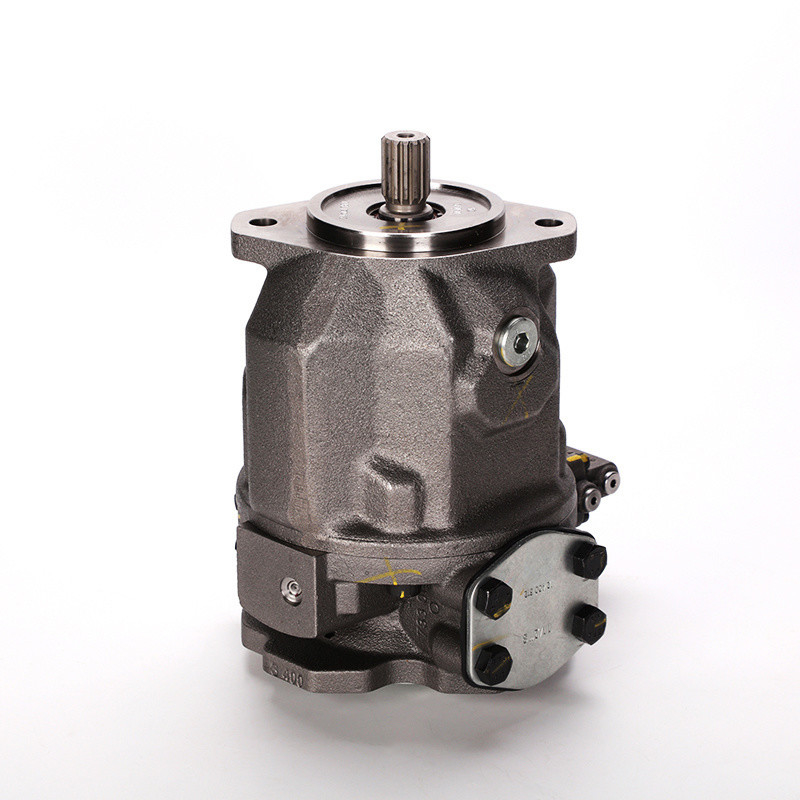

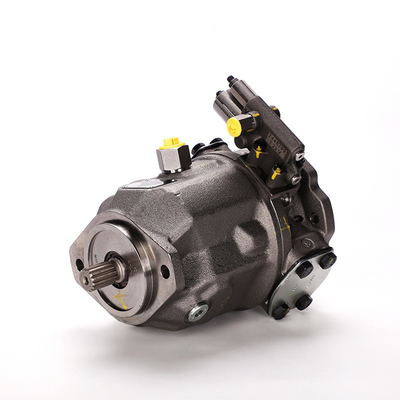

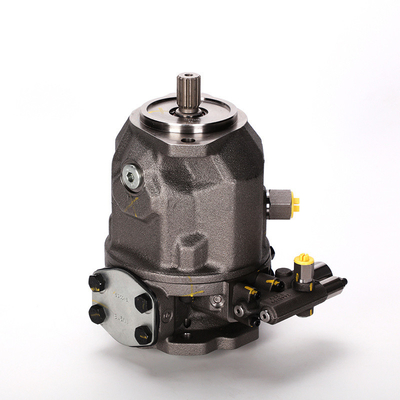

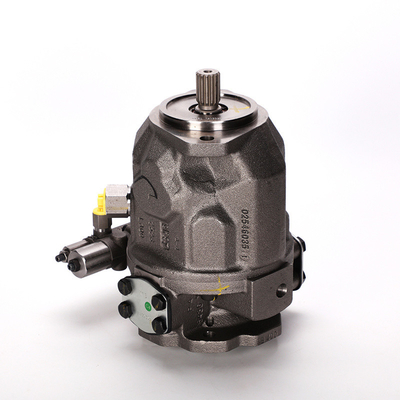

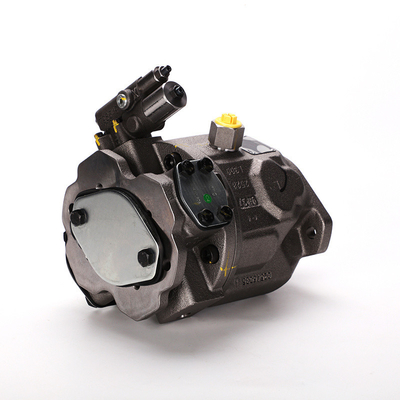

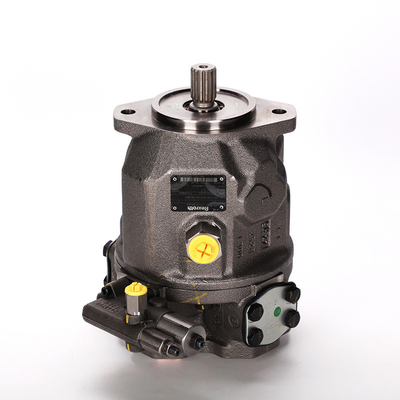

Hydraulische Pumpen der Baureihe A10vso für die Maschinenindustrie A10vso18 A10vso28 A10vso45 A10vso60 A10vso85 A10vso100 A10vso140
Produktdetails:
| Herkunftsort: | China |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | Negotiable |
| Zahlungsbedingungen: | LC, T/T |
| Versorgungsmaterial-Fähigkeit: | 10000pieces/month |
|
Detailinformationen |
|||
| Modell Nr.: | A10VSO | Macht: | Hydraulik |
|---|---|---|---|
| Anwendung: | Maschinerie-Herstellung | Leistung: | Korrosion |
| Standards: | Standards | Anwendung: | Fertiger |
| Bewerben Sie sich: | Trommelwalze | Material: | Gusseisen |
| Leistungstyp: | Hydraulik | Gebrauch: | Erdöl |
| Fahrzeugart: | Hydraulik | Transportpaket: | Standardpaket für die Ausfuhr |
| Spezifikation: | A10VSO | Handelsmarke: | PX |
| Ursprung: | China | HS-Code: | 8412291000 |
| Versorgungsmaterial-Fähigkeit: | 500pieces/month | Anpassung: | Erhältlich |
| Dienstleistungen nach dem Verkauf: | 12 Monate | Gewährleistung: | 12 Monate |
| Versandkosten: | Bitte informieren Sie den Lieferanten über die Fracht und die voraussichtliche Lieferzeit. | : | Zahlung der Unterstützung in USD |
| Sichere Zahlungen: | Jede Zahlung, die Sie bei Made-in-china.com tätigen, wird von der Plattform geschützt. | Rückgaberecht: | Fordern Sie eine Rückerstattung an, wenn Ihre Bestellung nicht versendet wird, fehlt oder mit Produk |
Produkt-Beschreibung
| Typenschlüssel Typenschlüssel | ||||||||||||||||||||||||||
| 01 02 03 04 05 06 07 08 09 10 11 12 13 | ||||||||||||||||||||||||||
| A10V(S) | O | / | 31 | - | V | |||||||||||||||||||||
| Version 18 28 45 71 88 100 140 | ||||||||||||||||||||||||||
| 01 | Standardversion (ohne Code) | |||||||||||||||||||||||||
| High-Speed-Version (Außenmaße sind gleich wie bei der Standardversion) | - | - | - | H | ||||||||||||||||||||||
| Axialkolbeneinheit | ||||||||||||||||||||||||||
| 02 | Schrägscheibenausführung, variabel, Nenndruck 280 bar, Maximaldruck 350 bar | - | - | - | - | - | - | A10VS | ||||||||||||||||||
| - | A10V | |||||||||||||||||||||||||
| Betriebsart | ||||||||||||||||||||||||||
| 03 | Pumpe, offener Kreislauf | O | ||||||||||||||||||||||||
| Größe (NG) | ||||||||||||||||||||||||||
| 04 | Geometrische Verschiebung, siehe Wertetabelle auf den Seiten 6 und 7 | 18 | 28 | 45 | 71 | 88 | 100 | 140 | ||||||||||||||||||
| Steuergerät | ||||||||||||||||||||||||||
| 05 | Zweipunktregelung, direktgesteuert | DG | ||||||||||||||||||||||||
| Druckregler hydraulisch | DR | |||||||||||||||||||||||||
| mit Durchflussregler hydraulisch | XT offen | DFR | ||||||||||||||||||||||||
| XT gesteckt mit Spülfunktion | DFR1 | |||||||||||||||||||||||||
| XT gesteckt ohne Spülfunktion | DRSC | |||||||||||||||||||||||||
| mit Durchfluss- und Differenzdruckregelung, elektrisch regelbar | EF1) | |||||||||||||||||||||||||
| mit Druckabschneidung | hydraulisch ferngesteuert | DRG | ||||||||||||||||||||||||
| elektrische Negativkontrolle | U= 12 V | ED71 | ||||||||||||||||||||||||
| U= 24 V | ED72 | |||||||||||||||||||||||||
| elektrische Zwangssteuerung | U= 12 V | ER71 | ||||||||||||||||||||||||
| U= 24 V | ER72 | |||||||||||||||||||||||||
| Druck-Fluss-Leistungsregelung | - | DFLR | ||||||||||||||||||||||||
| Serie | ||||||||||||||||||||||||||
| 06 | Serie 3, Index 1 | 31 | ||||||||||||||||||||||||
| Drehrichtung | ||||||||||||||||||||||||||
| 07 | Auf Antriebswelle gesehen | im Uhrzeigersinn | R | |||||||||||||||||||||||
| gegen den Uhrzeigersinn | M | |||||||||||||||||||||||||
| Dichtungsmaterial | ||||||||||||||||||||||||||
| 08 | FKM (Fluorelastomer) | V | ||||||||||||||||||||||||
| Antriebswelle 18 28 45 71 88 100 140 | ||||||||||||||||||||||||||
| 09 | Zahnwelle ANSI B92.1a | Standardwelle | S | |||||||||||||||||||||||
| ähnlich Welle „S“ jedoch für höheres Eingangsdrehmoment | - | - | R | |||||||||||||||||||||||
| reduzierter Durchmesser, bedingt für Durchtrieb geeignet (siehe Wertetabelle Seite 9) | ○ | U | ||||||||||||||||||||||||
| wie „U“, höheres Drehmoment, bedingt für Durchtrieb geeignet (siehe Wertetabelle Seite 9) | - | B | ||||||||||||||||||||||||
| Montageflansch | ||||||||||||||||||||||||||
| 10 | ISO 3019-1 (SAE) | 2-Loch | C | |||||||||||||||||||||||
| 4-Loch | - | - | - | - | - | - | D | |||||||||||||||||||
| 1)Siehe Datenblatt 92709 | ||||||||||||||||||||||||||
| Typenschlüssel | |||||||||||||||||||||||
| 01 02 03 04 05 06 07 08 09 10 11 12 13 | |||||||||||||||||||||||
| A10V(S) | O | / | 31 | - | V | ||||||||||||||||||
| Arbeitsanschluss 18 28 45 71 88 100 140 | |||||||||||||||||||||||
| 11 | SAE-Flanschanschlüsse nach J518 Arbeitsanschlüsse metrisch | Befestigungsgewinde metrisch; hinteren | nicht für Durchtrieb | - | - | - | 11 | ||||||||||||||||
| - | - | - | - | - | 41 | ||||||||||||||||||
| Befestigungsgewinde metrisch; seitlich oben unten | für Durchtrieb | - | - | 12 | |||||||||||||||||||
| - | - | - | - | - | 42 | ||||||||||||||||||
| SAE-Flanschanschlüsse nach J518 Arbeitsanschlüsse UNF | Befestigungsgewinde UNF; hinteren | nicht für Durchtrieb | - | - | - | 61 | |||||||||||||||||
| - | - | - | - | - | 91 | ||||||||||||||||||
| Befestigungsgewinde UNF; seitlich oben unten | für Durchtrieb | - | - | 62 | |||||||||||||||||||
| - | - | - | - | - | 92 | ||||||||||||||||||
| Durchtrieb(Befestigungsmöglichkeiten siehe Seite 53) | |||||||||||||||||||||||
| 12 | Flansch ISO 3019-1 Nabe für Zahnwelle2) Durchmesser Durchmesser | 18 28 45 71 88 100 140 | |||||||||||||||||||||
| ohne Durchtrieb | Nr. 00 | ||||||||||||||||||||||
| 82-2 (Ein) | 5/8 Zoll 9T 16/32DP | K01 | |||||||||||||||||||||
| 3/4 Zoll 11T 16/32DP | K52 | ||||||||||||||||||||||
| 101-2 (B) | 7/8 Zoll 13T 16/32DP | - | K68 | ||||||||||||||||||||
| 1 in 15T 16/32DP | - | - | K04 | ||||||||||||||||||||
| 127-2 (C) | 1 1/4 Zoll 14T 12/24DP | - | - | - | K07 | ||||||||||||||||||
| 1 1/2 Zoll 17T 12/24DP | - | - | - | - | - | K24 | |||||||||||||||||
| 152-4 (D) 1 3/4 Zoll 13T 8/16DP | - | - | - | - | - | - | K174) | ||||||||||||||||
| Steckverbinder für Magnetspulen3) | |||||||||||||||||||||||
| 13 | Ohne Stecker (ohne Magnetspule, nur mit hydraulischer Ansteuerung, ohne Code) | ||||||||||||||||||||||
| DEUTSCH - angespritzter Stecker, 2-polig, ohne Suppressordiode | P | ||||||||||||||||||||||
| = Verfügbar○= Auf Anfrage-= Nicht verfügbar | |||||||||||||||||||||||
| Beachten Beachten Sie die Projektierungshinweise auf Seite 59. Bitte geben Sie bei Ihrer Bestellung neben dem Typenschlüssel auch die entsprechenden technischen Daten an. | |||||||||||||||||||||||
| Hydraulikflüssigkeiten Hydraulikflüssigkeiten | |||||||||||||||
| Die Verstellpumpe A10V(S)O ist für den Betrieb mit Mineralöl HLP nach DIN 51524 ausgelegt. Anwendungshinweise und Anforderungen an Hydraulikflüssigkeiten sollten vor Projektbeginn den folgenden Datenblättern entnommen werden: 90220: Hydraulikflüssigkeiten auf Basis von Mineralölen und verwandten Kohlenwasserstoffen 90221: Umweltverträgliche Hydraulikflüssigkeiten 90222: HFD Hydraulikflüssigkeiten (für zulässige technische Daten siehe Datenblatt 90225) | Hinweise zur Auswahl der Hydraulikflüssigkeit Die Hydraulikflüssigkeit sollte so ausgewählt werden, dass die Betriebsviskosität im Betriebstemperaturbereich im optimalen Bereich liegt (νopt siehe Auswahldiagramm). Beachten An keiner Stelle des Bauteils darf die Temperatur höher als 115 °C sein. Die in der Tabelle angegebene Temperaturdifferenz ist bei der Ermittlung der Viskosität im Lager zu berücksichtigen. Können die oben genannten Bedingungen aufgrund extremer Betriebsparameter nicht eingehalten werden, wenden Sie sich bitte an den zuständigen fähiger Mitarbeiter bei Bosch Rexroth. | ||||||||||||||
| Viskosität und Temperatur von Hydraulikflüssigkeiten | |||||||||||||||
| Viskosität | Temperatur | Kommentar | |||||||||||||
| Kaltstartνmax ≤ 1600 mm2/S | θSt ≥ -40 °C | T≤ 1 min, ohne Last (P≤ 30 bar),N≤ 1000 U/min | |||||||||||||
| Zulässige Temperaturdifferenz | ΔT≤ 25 K | zwischen Axialkolbeneinheit und Druckflüssigkeit | |||||||||||||
| Aufwärmphaseν< 1600 bis 400 mm2/S | θ= -40 °C bis -25 °C | Beachten Sie die detaillierten Informationen zum Betrieb bei niedrigen Temperaturen, siehe Datenblatt 90300-03-B | |||||||||||||
| Dauerbetriebν= 400 bis 10 mm2/S | dies entspricht beispielsweise bei VG 46 einem Temperaturbereich von +5 °C bis +85 °C (siehe Auswahldiagramm) | ||||||||||||||
| θ= -25 °C bis +110 °C | gemessen am HafenM,M1 Zulässigen Temperaturbereich der Wellendichtung beachten | ||||||||||||||
| (ΔT= ca. 5 K zwischen Lager/Wellendichtung und AnschlussM,M1) | |||||||||||||||
| νopt = 36 bis 16 mm2/S | Bereich der optimalen Betriebsviskosität und Effizienz | ||||||||||||||
| KurzzeitbetriebνMin 7 mm2/S | T< 1 Minute,P< 0,3 •PName | ||||||||||||||
| Auswahldiagramm | |||||||||||||||
| Maximal zulässige Viskosität für Kaltstart | 1600 1000 600 | Aufwärmphase | |||||||||||||
| Minimal zulässige Viskosität für Kurzzeitbetrieb | 7 -40 | -25 | -10 | 0 10 | 30 50 | 70 90 | 115 | ||||||||
| Temperaturθ[°C] | |||||||||||||||
| XT gesteckt ohne Spülfunktion | |||||||||||||||
| Filtration der Hydraulikflüssigkeit Durch eine feinere Filterung verbessert sich der Reinheitsgrad der Hydraulikflüssigkeit, was die Lebensdauer der Axialkolbeneinheit erhöht. Es ist ein Reinheitsgrad von mindestens 20/18/15 gemäß ISO 4406 einzuhalten. Bei sehr hohen Temperaturen der Hydraulikflüssigkeit (90 °C bis maximal 115 °C) ist die Sauberkeitsklasse 19/17/14 nach mindestens ISO 4406 erforderlich. Sollten Sie die oben genannten Lehrveranstaltungen nicht wahrnehmen können, nehmen Sie bitte Kontakt mit uns auf. |
Unsere Vorteile:
1. Wir betreiben seit über 10 Jahren Lagerhandel und versenden schneller zu einem guten Preis
2. Wir sind professioneller Lieferant von Hydraulikmotoren und -pumpen sowie Ersatzteilen.
3. Unsere Fabrik ist mehr als10 Jahre ErfahrungFabrik zur Produktion von Hydraulikmotorpumpen.
4.Wir vertreiben auch Marken wie Rexroth, DANFOSS und Eton.
Firmenvorstellung:
Wir sind ein professioneller Lieferant vonA2FM, A2FO, A6VE, A6VM, A7VO, A8VO, A10VSO, A4VG, A10VGSerienhydraulik seit mehr als 10 Jahren. Es sind viele Produkte auf Lager verfügbar. Wenn Sie Hydraulik anderer Marken kaufen möchten, haben wirChinesische Markenzur Kenntnisnahme.
Werkstattschau:
Anwendungsgebiet:
Wir bieten diese Maschinen an
Wir bieten diese Marken an
Paket:
Lieferung:
Lieferzeit:
Wir verfügen über einen riesigen Lagerbestand an kompletten Pumpen, Motoren und einigen Ersatzteilen.
Die Lieferzeit beträgt also 3 Tage, sofern vorrätig.
Wenn nicht, innerhalb von 5 Tagen, wenn die Menge weniger als 50 Stück beträgt.
Dies hängt von der bestellten Menge ab.
Mindestbestellmenge:
Wenn das Modell üblich ist oder in unserem Lager produziert wird, gibt es keine Mindestbestellmenge für die Lagerproduktion.
Bei größeren Mengen ist der Preis günstiger.
Lieferweg:
Per Kurierdienst wie DHL, UPS, Fedex usw. Es geht von Tür zu Tür oder von der Scheune zur Tür.
normalerweise 5–7 Tage bis zur Ankunft.
Per Flugzeug zum Flughafen, normalerweise 3-5 Tage bis zur Ankunft
Auf dem Seeweg zum Seehafen, normalerweise 20–30 Tage bis zur Ankunft.
Wenn Ihre Lieferung sehr dringend ist, empfehlen wir Ihnen, den Kurier- oder Luftweg zu wählen.
Andernfalls ist der Transport über den Seeweg sehr günstig.
