Produktdetails:

Herkunftsort: China

Zahlung und Versand AGB:

Min Bestellmenge: 1 Stück
Preis: Negotiable
Zahlungsbedingungen: LC, T/T
Bestpreis Kontakt

Detailinformationen
Modell Nr.: A4VG Antriebsmodus: Hydraulisch angetriebene Kolbenpumpe
Pumpen-Wellen-Position: Horizontale Typ: V-Art
Macht: Hydraulik Gerader Welle Swashplate kolbenartig: Drucköl
Radialkolben pumpenartig: Achsabfluss Anwendung: Fertiger
Bewerben Sie sich: Trommelwalze Material: Gusseisen
Leistungstyp: Hydraulik Gebrauch: Erdöl
Fahrzeugart: Hydraulik Transportpaket: Standardpaket für die Ausfuhr
Spezifikation: V12 Handelsmarke: PX
Ursprung: China HS-Code: 8412291000
Versorgungsmaterial-Fähigkeit: 500pieces/month Anpassung: Erhältlich
Gewährleistung: 12 Monate Struktur: Axiale Tauchkolbenpumpe
Versandkosten: Bitte informieren Sie den Lieferanten über die Fracht und die voraussichtliche Lieferzeit.  : Zahlung der Unterstützung in USD
Sichere Zahlungen: Jede Zahlung, die Sie bei Made-in-china.com tätigen, wird von der Plattform geschützt. Rückgaberecht: Fordern Sie eine Rückerstattung an, wenn Ihre Bestellung nicht versendet wird, fehlt oder mit Produk

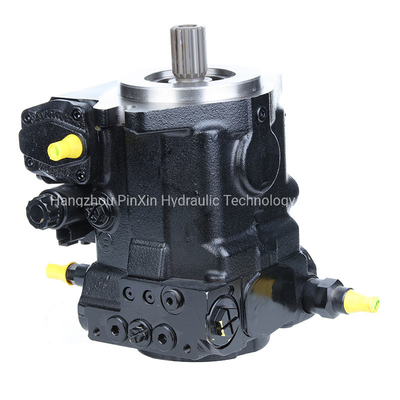

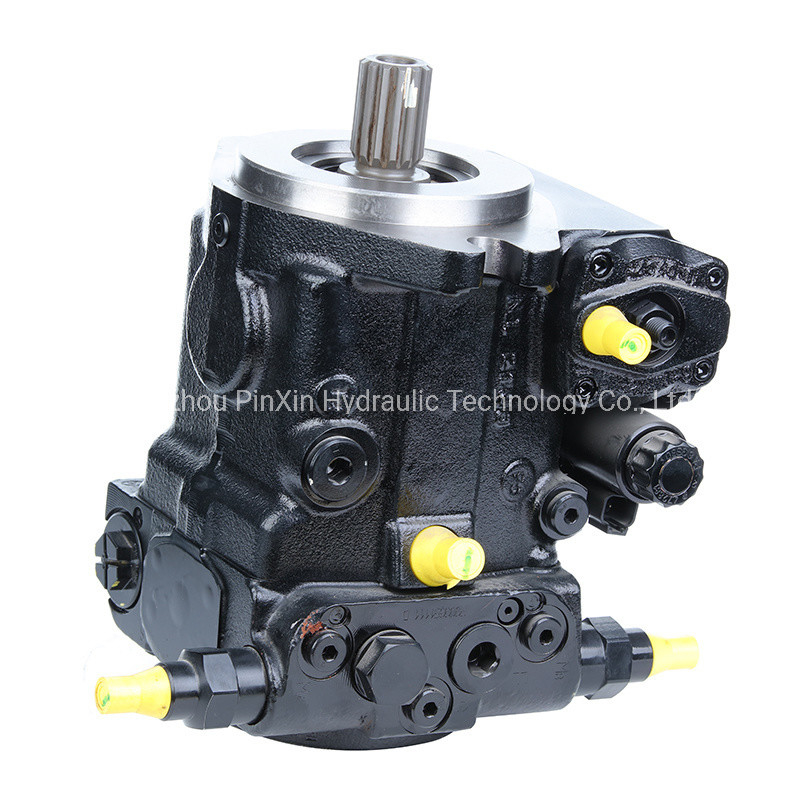

Produkt-Beschreibung

A4VG40 DATA Beschreibung
Typenschlüssel
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23
A4V G               / 40 M   N           A   0   −
Axialkolbeneinheit
01 Schrägscheibenausführung, variabel, Nenndruck 450 bar, Maximaldruck 500 bar A4V
Betriebsart
02 Pumpe, geschlossener Kreislauf G
Größe (NG)
03 Geometrischer Versatz, siehe „Technische Daten“ auf Seite 9 110 125 145 175 210 280
Steuergerät 110 125 145 175 210 280
04 Proportionalsteuerung, hydraulisch Steuerdruck bezogenP= 6 bis 18 bar − − ○ ○ ○ ○ HP1
mechanisches Servo, Sechskantwelle mit Hebel   − −         HW2
mit Neutralstellungsschalter             HW8
Hydraulische Steuerung, direktgesteuert − −         HT1
Automatische Steuerung, geschwindigkeitsabhängig U= 12 V     − − − − DA1
U= 24 V     − − − − DA2
Proportionalsteuerung, elektrisch   U= 12 V             EP1
U= 24 V             EP2
mit Handnotbetätigung und Federrückstellung U= 12 V             EP3
U= 24 V             EP4
Zweipunktregelung, elektrisch U= 12 V             EZ1
U= 24 V             EZ2
Elektrische Steuerung, direktgesteuert, zwei Druckreduzierventile (DRE) U= 12 V         ○ ○ ET5
U= 24 V         ○ ○ ET6
Druckabschneidung 110 125 145 175 210 280
05 Ohne Druckabschneidung ohne Bypass ○ ○ ○ ○ ○ ○ 0
mit Bypass ○ ○ ○ ○ ○ ○ C
Druckabschneidung, mit Bypass Festeinstellung, hydraulisch, mechanisch             D
Anschlussstecker für Magnetspulen1)110 125 145 175 210 280
06 Ohne Stecker (nur für rein hydraulische Steuerung)             0
DEUTSCH Steckerverbinder 2-polig - ohne Suppressordiode             P
Schwenkwinkelsensor 110 125 145 175 210 280
07 Ohne Schwenkwinkelsensor             0
Elektrischer Schwenkwinkelsensor (DWS20-1, 3-polig)2) ○ ○ ○ ○ ○ ○ R

   = Verfügbar○= Auf Anfrage-= Nicht verfügbar = Bevorzugtes Programm
1)Anschlüsse für andere elektrische Komponenten können abweichen.
2)Bitte nehmen Sie Kontakt mit uns auf, wenn der Schwenkwinkelsensor zur Steuerung verwendet wird
A4V G               / 40 M   N           A   0   −
Zusatzfunktion 110 125 145 175 210 280
08 Ohne Zusatzfunktion             0
Mechanische Hubbegrenzung, von außen einstellbar             M
Druckanschluss der StellkammerX3,X4             T
Mechanische Hubbegrenzung und StellkammerdruckanschlussX3,X4             B
NeutralventilU= 12 V3)               N
und mechanischer Hubbegrenzung, von außen einstellbar             P
und HäfenX3,X4 für Stellkammerdruck             R
und mechanischer Hubbegrenzung und AnschlüssenX3,X4             S
NeutralventilU= 24 V3)               U
und mechanischer Hubbegrenzung, von außen einstellbar             V
und HäfenX3,X4 für Stellkammerdruck             B
und mechanischer Hubbegrenzung und AnschlüssenX3,X4             Y
DA-Steuerventil (nur für NG110 und 125) HP HW HT DA EP EZ ET




Serie

Anordnung der Anschluss- und Befestigungsgewinde   110 125 145 175 210 280
11 Metrische Anschlüsse nach ISO 6149 mit O-Ring-Abdichtung, metrisches Befestigungsgewinde nach DIN 13             M
Drehrichtung   110 125 145 175 210 280


Dichtungsmaterial   110 125 145 175 210 280
13 NBR (Nitrilkautschuk), Wellendichtring aus FKM (Fluorelastomer)               N
Montageflansch   110 125 145 175 210 280



Antriebswelle   110 125 145 175 210 280
09 Ohne DA-Regelventil               0
DA-Regelventil, fest eingestellt               1
DA-Steuerventil, Festeinstellung und Bremsinchventil auf Mineralölbasis montiert, Steuerung mit Bremsflüssigkeit4)               5
DA-Regelventil, fest eingestellt, Anschlüsse für Vorsteuergerät               6
10   40
12 Auf Antriebswelle gesehen im Uhrzeigersinn             R
gegen den Uhrzeigersinn             M
14 SAE J744 127-2/45)     - - - - C6
152-2/4         - - T6
165-4 - - -       E4
15 Zahnwelle ANSI B92.1a-1976 1 3/8 Zoll 21T 16/32DP   - - - - - Der V8
1 3/4 Zoll 13T 8/16DP         - - T1
2 in 15T 8/16DP       -     T2
2 1/4 Zoll 17T 8/16DP - -         T3
Zahnwelle DIN 5480 B40×2×18×9g   - - - - - Z9
B45×2×21×9g           - A1
B50×2×24×9g - -     - - A2
B55×2×26×9g - - - -     A3

   = Verfügbar○= Auf Anfrage-= Nicht verfügbar
3)Nicht kombinierbar mit Bremsinchventil
4)Nicht kombinierbar mit Neutralventil		 = Bevorzugtes Programm
5)Flansch ist nicht für Tandem-Bauweise geeignet
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23
A4V G               / 40 M   N           A   0   −
Arbeitsanschluss 110 125 145 175 210 280
16 SAE-ArbeitsanschlussAUndB, auf der linken Seite (45° links)             1
SAE-ArbeitsanschlussAUndB, auf der rechten Seite (45° rechts)6)             2
Konfiguration der Druckerhöhungspumpe und der Rotationsgruppe 110 125 145 175 210 280
17 Standard-Drehgruppe Druckerhöhungspumpe integriert, Standard-Innenzahnradpumpe             F
Druckerhöhungspumpe integriert, große Innenzahnradpumpe   -       - B
ohne Druckerhöhungspumpe             U
Hochgeschwindigkeits-Rotationsgruppe Druckerhöhungspumpe integriert, Standard-Innenzahnradpumpe   -     - - V
ohne Druckerhöhungspumpe   -     - - B
Durchtrieb7)110 125 145 175 210 280
18 Ohne Durchtrieb             0000
Flansch SAE J744 Nabe für Zahnwelle8)Durchmesser Befestigung9)Code Durchmesser Code
82-2 (Ein)   A1 5/8 Zoll 9T 16/32DP S2   -       ○ A1S2
A1 3/4 Zoll 11T 16/32DP S3   -       ○ A1S3
  A2 5/8 Zoll 9T 16/32DP S2             A2S2
A2 3/4 Zoll 11T 16/32DP S3   -       ○ A2S3
101-2 (B)   B1 7/8 Zoll 13T 16/32DP S4             B1S4
B1 1 in 15T 16/32DP S5   -         B1S5
  B2 7/8 Zoll 13T 16/32DP S4             B2S4
B2 1 in 15T 16/32DP S5   ○         B2S5
  B5 7/8 Zoll 13T 16/32DP S4   -   ○ ○ ○ B5S4
B5 1 Zoll 15T 16/32DP S5   - ○ ○     B5S5
101-4 (B) B4 7/8 Zoll 13T 16/32DP S4 ○ -   ○     B4S4
B4 1 Zoll 15T 16/32DP S5   -     ○ ○ B4S5
127-2 (C)   C1 1 in 15T 16/32DP S5 - - ○ - - - C1S5
C1 1 1/4 Zoll 14T 12/24DP S7           ○ C1S7
  C2 1 1/4 Zoll 14T 12/24DP S7             C2S7
C2 1 3/8 Zoll 21T 16/32DP V8   -     - - C2V8
C2 1 3/4 Zoll 13T 8/16DP T1 - -     - - C2T1
C5 1 1/4 Zoll 14T 12/24DP S7   ○   ○ - - C5S7
127-4 (C) C4 1 1/4 Zoll 14T 12/24DP S7             C4S7
C4 1 3/8 Zoll 21T 16/32DP V8         -   C4V8
152-4 (D)               D4 1 3/4 Zoll 13T 8/16DP T1 - -         D4T1
165-4 (E)                                E4 1 3/4 Zoll 13T 8/16DP T1 - - -       E4T1
2 in 15T 8/16DP T2 - - - -     E4T2

   = Verfügbar○= Auf Anfrage-= Nicht verfügbar = Bevorzugtes Programm
6)Nur ohne Anhangsfilter möglich.
7)Angaben zur Ausführung mit integrierter Standard-Zahnradpumpe, für Ausführung mit integrierter Großzahnradpumpe kontaktieren Sie uns bitte oder
ohne Druckerhöhungspumpe.		 8)Nabe für Zahnwelle nach ANSI B92.1a-1976 (Antriebswellenzuordnung nach SAE J744)
9)Montagelochbild bei Durchtrieb betrachtet
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23
A4V G               / 40 M   N           A   0   −
Hochdruckbegrenzungsventil 110 125 145 175 210 280
19 Hochdruckbegrenzungsventil, direktgesteuert, fest eingestellt, mit Niederdruckbegrenzungsventil, fest eingestellt             A
Filtration Speisedruckkreis/externe Speisedruckversorgung 110 125 145 175 210 280
20 Filtration in der Saugleitung der Speisepumpe             S
Filtration in der Druckleitung der Speisepumpe
Anschlüsse für externe Filterung des Boost-Schaltkreises (Ft UndFA)		             D
  Aufsatzfilter mit Kaltstartventil10)             F
Aufsatzfilter mit Kaltstartventil und elektrischer Verschmutzungsanzeige - DEUTSCH-Stecker10)             B
Externe Speisedruckversorgung (bei Version ohne integrierte Speisepumpe)             E
Drucksensor 110 125 145 175 210 280
21 Ohne Drucksensor             0
Drucksensoren an den MessöffnungenMA UndMB (Hochdruck)11)     ○ ○ ○ ○ 4
Andere Sensoren 110 125 145 175 210 280
22 Ohne Sensor             0
Drehzahlsensor DSM, DSA12) ○ - ○ ○ ○ ○ V
Standard-/Sonderausführung
23 Standardausführung 0
Standardausführung mit Einbauvarianten, zBTAnschlüsse gegen standardmäßige offene oder geschlossene Y
Sonderausführung S

   = Verfügbar○= Auf Anfrage-= Nicht verfügbar = Bevorzugtes Programm
Beachten
Beachten Sie die Projektierungshinweise auf Seite 59!
Bitte geben Sie bei Ihrer Bestellung neben dem Typenschlüssel auch die entsprechenden technischen Daten an.
Bitte beachten Sie, dass nicht alle Typenschlüsselkombinationen verfügbar sind, obwohl die einzelnen Funktionen gekennzeichnet sind
als verfügbar.
10)Nur für links liegende Arbeitsanschlüsse verfügbar
11)Typenschlüssel des Sensors laut Datenblatt (PR4 - 95156) angeben
separat und beachten Sie die Anforderungen an die Elektronik		 12)Typenschlüssel des Sensors laut Datenblatt (DSM - 95132, DSA 95133) separat angeben und die Anforderungen an die
Elektronik


Unsere Vorteile:
1. Wir betreiben seit über 10 Jahren Lagerhandel und versenden schneller zu einem guten Preis
2. Wir sind professioneller Lieferant von Hydraulikmotoren und -pumpen sowie Ersatzteilen.
3. Unsere Fabrik ist mehr als10 Jahre ErfahrungFabrik zur Produktion von Hydraulikmotorpumpen.
4.Wir vertreiben auch Marken wie Rexroth, DANFOSS und Eton.
Wir bieten Ersatzteile für diese Maschinen und Morot-Pumpen an
Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell

Wir bieten diese Marken an
Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell



Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell
Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell



Firmenvorstellung:
Wir sind ein professioneller Lieferant vonA2FM, A2FO, A6VE, A6VM, A7VO, A8VO, A10VSO, A4VG, A10VGSerienhydraulik seit mehr als 10 Jahren. Es sind viele Produkte auf Lager verfügbar. Wenn Sie Hydraulik anderer Marken kaufen möchten, haben wirChinesische Markenzur Kenntnisnahme.

Werkstattschau:
Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell
Anwendungsgebiet:
Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell
Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell

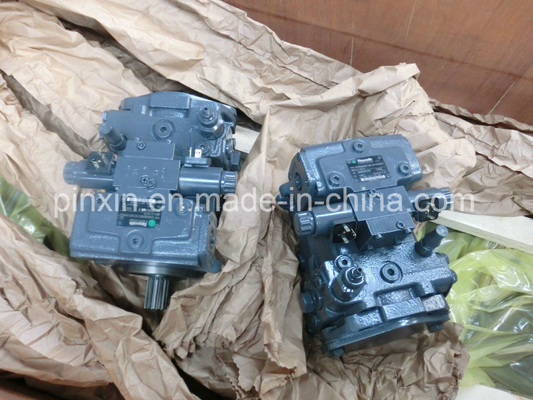

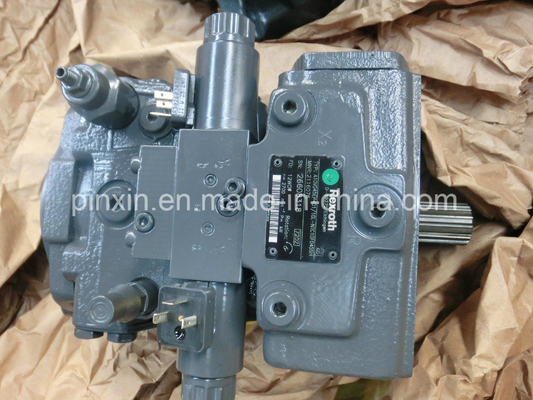

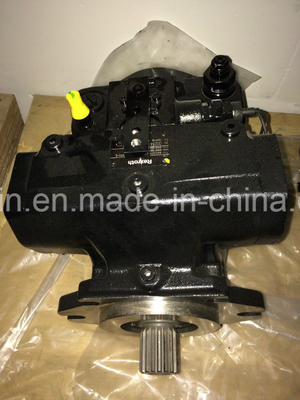

A4VG SERIE AUF LAGER
Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell
Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell
Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell





Paket:
Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell
Lieferung:

Hydraulic Piston Pump of The A4vg Series Factory Derictly Sell

Lieferzeit:

Wir verfügen über einen riesigen Lagerbestand an kompletten Pumpen, Motoren und einigen Ersatzteilen.
Die Lieferzeit beträgt also 3 Tage, sofern vorrätig.
Wenn nicht, innerhalb von 5 Tagen, wenn die Menge weniger als 50 Stück beträgt.
Dies hängt von der bestellten Menge ab.

Mindestbestellmenge:
Wenn das Modell üblich ist oder in unserem Lager produziert wird, gibt es keine Mindestbestellmenge für die Lagerproduktion.
Bei größeren Mengen ist der Preis günstiger.

Lieferweg:

Per Kurierdienst wie DHL, UPS, Fedex usw. Es geht von Tür zu Tür oder von der Scheune zur Tür.
normalerweise 5–7 Tage bis zur Ankunft.

Per Flugzeug zum Flughafen, normalerweise 3-5 Tage bis zur Ankunft

Auf dem Seeweg zum Seehafen, normalerweise 20–30 Tage bis zur Ankunft.

Wenn Ihre Lieferung sehr dringend ist, empfehlen wir Ihnen, den Kurier- oder Luftweg zu wählen.

Andernfalls ist der Transport über den Seeweg sehr günstig.




Möchten Sie mehr über dieses Produkt erfahren?
Ich bin daran interessiert Erleben Sie die überlegene Leistung unserer hydraulischen Kolbenpumpe der Serie A4vg Könnten Sie mir weitere Details wie Typ, Größe, Menge, Material usw. senden?
Vielen Dank!
Auf deine Antwort wartend.
